IRF530S

MOSFET N-CH 100V 14A D2PAK

Manufacturer: Vishay Siliconix

Categories: Single FETs, MOSFETs

Quality Control: Learn More

N-Channel 100 V 14A (Tc) 3.7W (Ta), 88W (Tc) Surface Mount TO-263 (D2PAK)

Additional Information

Series: -RoHS Status: RoHS non-compliantManufacturer Lead Time: No lead time information availableProduct Status: ObsoletePackaging: TubeDatasheet:
Technical Details:
PackagingTube
Package / CaseTO-263-3, D2PAK (2 Leads + Tab), TO-263AB
Mounting TypeSurface Mount
Operating Temperature-55°C ~ 175°C (TJ)
TechnologyMOSFET (Metal Oxide)
FET TypeN-Channel
Current - Continuous Drain (Id) @ 25°C14A (Tc)
Rds On (Max) @ Id, Vgs160mOhm @ 8.4A, 10V
FET Feature-
Power Dissipation (Max)3.7W (Ta), 88W (Tc)
Vgs(th) (Max) @ Id4V @ 250µA
Supplier Device PackageTO-263 (D2PAK)
Drive Voltage (Max Rds On, Min Rds On)10V
Vgs (Max)±20V
Drain to Source Voltage (Vdss)100 V
Gate Charge (Qg) (Max) @ Vgs26 nC @ 10 V
Input Capacitance (Ciss) (Max) @ Vds670 pF @ 25 V

Request a Quote

Name (required)

Phone (required)

Work Email (required)

Country (required)

Company Name (required)

CAPTCHA

Clients Also Buy
product image
SI2333DDS-T1-GE3

MOSFET P-CH 12V 6A SOT23-3

product image
SI9407BDY-T1-GE3

MOSFET P-CH 60V 4.7A 8SO

product image

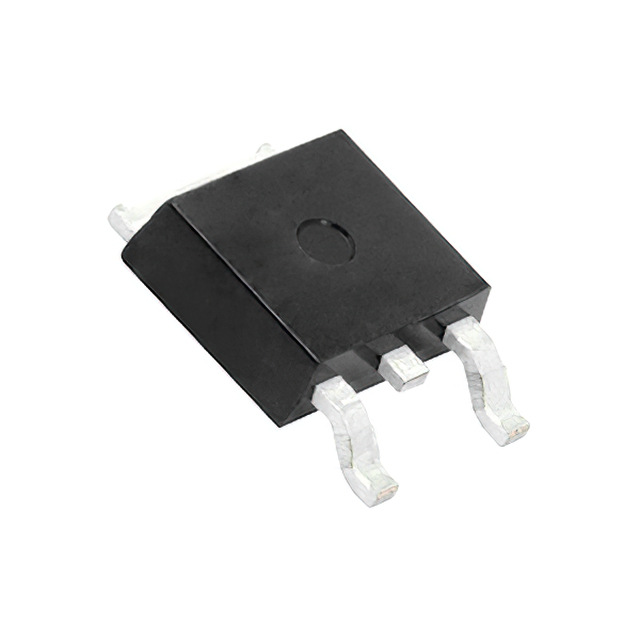

SQD50P06-15L_T4GE3
